Η Guangdong Yanhui Hydraulic Co., Ltd. είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές λιπαντικών pvwh στην Κίνα. Σας καλωσορίζουμε θερμά στη χονδρική χονδρική πώληση λαδιού pvwh εδώ από το εργοστάσιό μας. Εάν έχετε οποιαδήποτε ερώτηση σχετικά με τον τιμοκατάλογο και την προσφορά, μη διστάσετε να μας στείλετε email.

Επισκόπηση προϊόντος

▔▔

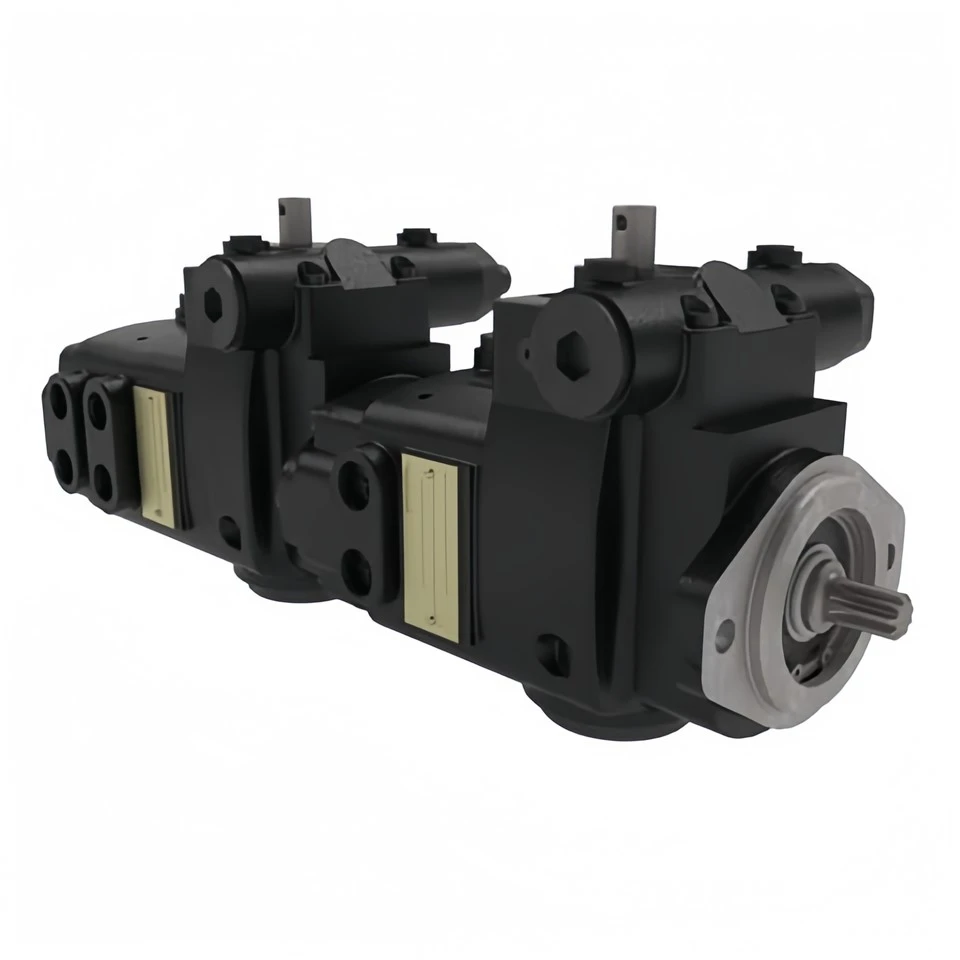

Η σειρά Oilgear PVWH αντιπροσωπεύει μια σειρά από αξονικές αντλίες εμβόλων μεταβλητής μετατόπισης ανοικτού-μεταβλητού βρόχου υψηλής-απόδοσης-που έχουν σχεδιαστεί για απαιτητικά βιομηχανικά υδραυλικά συστήματα. Σχεδιασμένη για ακριβή έλεγχο ροής και πίεσης, η σειρά PVWH συνδυάζει στιβαρή αρχιτεκτονική swashplate με υδρομηχανικά και ηλεκτρονικά χειριστήρια γρήγορης-απόκρισης. Τοποθετημένη ως κορυφαία λύση αντλίας μεταβλητής υψηλής-πίεσης, η σειρά PVWH υπερέχει σε εφαρμογές που απαιτούν συνεχή υψηλή πίεση, υψηλή αξιοπιστία, χαμηλά επίπεδα θορύβου και μεγάλη διάρκεια ζωής υπό ακραίες συνθήκες εργασίας.

Βασικά Πλεονεκτήματα

▔▔

Συνεχής απόδοση υψηλής-Πίεσης:Σχεδιασμένο να λειτουργεί συνεχώς σε πιέσεις έως 5000 psi (345 bar) με διαλείπουσες κορυφές έως 5800 psi (400 bar).
Συμπαγές, Υψηλής-Πυκνότητας ισχύος:Ο υδροδυναμικά ισορροπημένος σχεδιασμός παρέχει ανώτερες εξόδους ροπής και μετατόπισης σε ένα συμπαγές φυσικό πλαίσιο.
Επιλογές ελέγχου ταχείας απόκρισης:Διαθέτει εξαιρετικά-μηχανισμούς ενεργοποίησης swashplate ταχείας απόκρισης για ακριβή δυναμική διαχείριση πίεσης και ροής.
Μόλυνση-Σχεδίαση ρουλεμάν με ανεκτικότητα:Οι σκληρυμένες δυναμικές επιφάνειες επαφής και τα βαριά{0}}ρουλεμάν άξονα εξασφαλίζουν μακροζωία λειτουργίας σε σκληρά περιβάλλοντα.
Ευέλικτες διαμορφώσεις τοποθέτησης και μονάδας δίσκου:Προσφέρει πολλαπλές φλάντζες στερέωσης SAE, στυλ άξονα και επιλογές thru{0}}μετακίνησης για συνδυασμούς διαδοχικών αντλιών.

Τεχνικές Προδιαγραφές

▔▔

Παράμετρος	PVWH-06	PVWH-11	PVWH-15	PVWH-20	PVWH-34	PVWH-45
Μέγιστη μετατόπιση (cc/στροφές)	11.2	21.1	27.2	36.2	60.0	75.4
Μέγιστη μετατόπιση (cu in/rev)	0.68	1.29	1.66	2.21	3.66	4.60
Συνεχής Πίεση Λειτουργίας	350 bar (5000 psi)	350 bar (5000 psi)	350 bar (5000 psi)	350 bar (5000 psi)	350 bar (5000 psi)	350 bar (5000 psi)
Μέγιστη πίεση λειτουργίας	400 bar (5800 psi)	400 bar (5800 psi)	400 bar (5800 psi)	400 bar (5800 psi)	400 bar (5800 psi)	400 bar (5800 psi)
Ωριαία ταχύτητα (RPM σε 1 bar abs)	3000	3000	3000	3000	2400	2400
Ρυθμός ροής @ 1800 RPM (L/min)	20.1	38.0	49.0	65.2	108.0	135.7
Ρυθμός ροής @ 1800 RPM (GPM)	5.3	10.0	12.9	17.2	28.5	35.8
Εύρος θερμοκρασίας λειτουργίας	-20 μοίρες έως +90 μοίρες (-4 βαθμοί F έως +194 βαθμοί F)	-20 μοίρες έως +90 μοίρες (-4 βαθμοί F έως +194 βαθμοί F)	-20 μοίρες έως +90 μοίρες (-4 βαθμοί F έως +194 βαθμοί F)	-20 μοίρες έως +90 μοίρες (-4 βαθμοί F έως +194 βαθμοί F)	-20 μοίρες έως +90 μοίρες (-4 βαθμοί F έως +194 βαθμοί F)	-20 μοίρες έως +90 μοίρες (-4 βαθμοί F έως +194 βαθμοί F)
Εύρος ιξώδους	15 έως 1000 cSt	15 έως 1000 cSt	15 έως 1000 cSt	15 έως 1000 cSt	15 έως 1000 cSt	15 έως 1000 cSt
Έλεγχος υστέρησης	< 1.5%	< 1.5%	< 1.5%	< 1.5%	< 1.5%	< 1.5%
Έλεγχος χρόνου απόκρισης (Full Off/On)	25 - 45 ms	25 - 45 ms	30 - 50 ms	30 - 50 ms	40 - 70 ms	40 - 70 ms

Επιλογές διαμόρφωσης

▔▔

Δομική Αρχιτεκτονική:Αξονική αντλία εμβόλου σχεδίασης Swashplate με περιστρεφόμενο μπλοκ κυλίνδρων, σκληρυμένα έμβολα και υδροστατικά παπούτσια.

Τύποι ελέγχου:

Αντισταθμιστής πίεσης (P-1NN)
Απομακρυσμένος αντισταθμιστής πίεσης (P-1NN/R)
Ανίχνευση φορτίου / Αντισταθμιστής ροής και πίεσης (P-2NN)
Διπλός-Αντισταθμιστής πίεσης
Αναλογικός ηλεκτρικός-Έλεγχος υδραυλικής πίεσης και ροής

Μηχανισμός ανάδρασης:Μηχανική ανάδραση θέσης swashplate, υδρομηχανική ανίχνευση καρουλιού και προαιρετικοί ηλεκτρονικοί μετατροπείς θέσης LVDT.

Επιλογές μεταφοράς:Θύρες φλάντζας 4 μπουλονιών SAE (Σπειρώματα UNC ή Metric) και διαμορφώσεις πίσω ή πλευρικών θυρών.

Πρότυπο τοποθέτησης:Επιλογές στερέωσης SAE A, SAE B και SAE C με 2 μπουλόνια / 4 μπουλόνια.

Διαμορφώσεις άξονα:Κλειδαριές άξονες (τυποποιημένοι άξονες SAE και βαρέως-λειτουργίας) και άξονες με σπονδύλους (SAE A, B, C που ταιριάζουν με τους τυπικούς αριθμούς δοντιών).

Ηλεκτρικές διεπαφές:Συνδέσεις ηλεκτρομαγνητικής βαλβίδας 24V DC ή 12V DC, βύσματα ονομαστικής IP65/IP67 για ηλεκτρο-υδραυλικές αναλογικές βαλβίδες.

Βασικά Υλικά και Εξαρτήματα

▔▔

Μπλοκ κυλίνδρων (βαρέλι):Κράμα όλκιμου σιδήρου υψηλής-πυκνότητας με φινιρισμένες οπές κυλίνδρων ακριβείας-που παρέχει συνεχή αντοχή στη φθορά και υψηλή αντοχή σε κόπωση υπό φόρτιση κυκλικής πίεσης.
Έμβολο & Παπούτσια:Θήκη-έμβολα από σκληρυμένο κράμα χάλυβα με υδροστατικά ισορροπημένα μπρούτζινα παπούτσια, μειώνοντας την τριβή και ελαχιστοποιώντας την παραγωγή θερμότητας υπό μέγιστη πίεση.
Πλάκα βαλβίδας (Πλάκα θύρας):Διμεταλλικός σκληρυμένος χάλυβας με εξειδικευμένη επεξεργασία επιφάνειας και αυλακώσεις απόσβεσης για ελαχιστοποίηση της σπηλαίωσης και μείωση του θορύβου κυματισμού.
Ρουλεμάν σέλας Swashplate:Ρουλεμάν από σύνθετο πολυμερές και σκληρυμένο χάλυβα υψηλού-φορτίου, σχεδιασμένα για ομαλή κλίση και αντοχή σε μικρο-τριβές σε κύκλους γρήγορου ελέγχου.
Σφραγίδες και δαχτυλίδια -:Τυπικές ελαστομερείς σφραγίδες Viton (FKM), που διασφαλίζουν συμβατότητα ευρείας ύλης με ορυκτέλαια, συνθετικά υγρά και{0}ανθεκτικά στη φωτιά υδραυλικά υγρά (HFC, HFD).

Προστασία συσκευασίας και μεταφοράς

▔▔

Εσωτερική Προστατευτική Επικάλυψη:Τα εσωτερικά εξαρτήματα ξεπλένονται με αντι-συντηρητικό λάδι σκουριάς. όλες οι ανοιχτές θύρες υγρού σφραγίζονται με-βύσματα βαρέως τύπου σπειρώματος ή πλαστικά καπάκια.
Διατήρηση υγρασίας:Κάθε μονάδα αντλίας σφραγίζεται μέσα σε μια παχιά,-σφραγισμένη με κενό αέρος πλαστική σακούλα VCI (Αναστολέας διάβρωσης ατμών) που περιέχει ενεργά πακέτα ξηραντηρίου.
Απορρόφηση κραδασμών και κραδασμών:Αφρός πολυαιθυλενίου-απορροφητικός, προσαρμοσμένος-με καλούπι υψηλής-πυκνότητας ή ένθετα από ενισχυμένο χαρτόνι αναρτούν την αντλία μέσα στο πρωτεύον κουτί για να αποτρέψουν την κίνηση.
Μαζική αποστολή:Πολλαπλές συσκευασμένες μονάδες είναι δεμένες με ασφάλεια σε ξύλινες παλέτες βαριάς χρήσης-με θερμική επεξεργασία- (συμβατές με το ISPM 15) ή είναι πλήρως κλεισμένες σε κιβώτια από κόντρα πλακέ με ατσάλινα δεσίματα για θαλάσσια, αεροπορική και χερσαία μεταφορά.

Applicιώσεις

▔▔

Πρέσες σφράγισης και σφυρηλάτησης μετάλλων:Χρησιμοποιείται ως η κύρια αντλία υδραυλικής μονάδας ισχύος, παρέχοντας γρήγορες αλλαγές μετατόπισης για γρήγορη προώθηση του εμβόλου με πίεση, διατήρηση υψηλής πίεσης κατά τη διάρκεια της διαδρομής και αποσυμπίεση ομαλά.
Μηχανές χύτευσης με έγχυση πλαστικού:Ελέγχει την πίεση της χωρητικότητας του σφιγκτήρα και τη μετατόπιση του κοχλία, αξιοποιώντας τη δυναμική απόκριση πίεσης για την αποφυγή αιχμών πίεσης κατά το κλείσιμο του καλουπιού.
Πολιτικός Μηχανικός & Εξοπλισμός Σήραγγας:Τροφοδοτεί βαρείς υδραυλικούς ενεργοποιητές σε μηχανές θωράκισης σήραγγας και γεωτρήσεις, διατηρώντας συνεχή υψηλή πίεση στο σύστημα υπό υψηλούς κινδύνους μόλυνσης υγρών.
Βαρούλκα και γερανοί ανοικτής θάλασσας πετρελαίου και φυσικού αερίου:Ελέγχει την ισχύ του ρευστού στους υδραυλικούς κινητήρες βαρούλκου, επιτρέποντας τον ακριβή έλεγχο της ταχύτητας κατά την ανύψωση και τη διατήρηση του φορτίου-υπό μεταβλητές συνθήκες θάλασσας.
Βιομηχανικά μηχανήματα διέλασης και κάμψης:Παρέχει σταθερό-έλεγχο ροής ανίχνευσης φορτίου στους υδραυλικούς κυλίνδρους, διατηρώντας σταθερές τις ταχύτητες κάμψης ανεξάρτητα από τις αλλαγές στην αντίσταση του υλικού.

Σχετικά μοντέλα

▔▔

Κωδικός μοντέλου	Εκτόπισμα	Τύπος ελέγχου	Τοποθέτηση / Τύπος άξονα
PVWH-06-A1UV-R-LS-P-1NNNN	11,2 cc/στροφ	Ενιαίος αντισταθμιστής πίεσης	SAE A Φλάντζα / Άξονας με κλειδί
PVWH-11-A1UV-R-LS-P-1NNNN	21,1 cc/στροφ	Ενιαίος αντισταθμιστής πίεσης	SAE A Φλάντζα / Άξονας με κλειδί
PVWH-15-B1UV-R-LS-P-1NNNN	27,2 cc/στροφ	Ενιαίος αντισταθμιστής πίεσης	SAE B Φλάντζα / Νάρθηκας Άξονας
PVWH-20-B1UV-R-LS-P-2NNNN	36,2 cc/στροφ	Ανίχνευση φορτίου / Έλεγχος ροής	SAE B Φλάντζα / Νάρθηκας Άξονας
PVWH-34-C1UV-R-LS-P-1NNNN	60,0 cc/στροφ	Ενιαίος αντισταθμιστής πίεσης	Φλάντζα SAE C / Άξονας με κλειδί
PVWH-45-C1UV-R-LS-P-2NNNN	75,4 cc/στροφ	Ανίχνευση φορτίου / Έλεγχος ροής	SAE C Φλάντζα / Νάρθηκας Άξονας

FAQ

▔▔

Ε1: Πώς μπορώ να επαληθεύσω τον συγκεκριμένο κωδικό μοντέλου PVWH πριν την παραγγελία;

A: Ελέγξτε τη μεταλλική πινακίδα που βρίσκεται στο πλάι του περιβλήματος της αντλίας. Ο πλήρης κωδικός μοντέλου καθορίζει τη μετατόπιση, τη μονάδα ελέγχου, την κατεύθυνση περιστροφής, τον τύπο άξονα, τον τύπο στεγανοποίησης και το σχέδιο φλάντζας. Εάν η πλάκα έχει καταστραφεί, στείλτε μας φωτογραφίες του μπλοκ μεταφοράς και ελέγχου, μαζί με μετρήσεις τοποθέτησης.

Ε2: Ποιο επίπεδο καθαριότητας υγρών απαιτείται για τη σειρά PVWH;

Α: Η καθαριότητα του υγρού θα πρέπει να πληροί την αξιολόγηση ISO 4406 18/16/13 ή καλύτερη. Συνιστούμε την εγκατάσταση ενός φίλτρου αναρρόφησης ή ενός φίλτρου γραμμής επιστροφής με ονομαστικό βαθμό διήθησης 10 micron (απόλυτο 10 έως 25 micron).

Ε3: Ποια υδραυλικά λάδια συνιστώνται για βέλτιστη απόδοση;

Α: Συνιστώνται-ορυκτά υδραυλικά λιπαντικά υψηλής ποιότητας κατά της φθοράς (HLP / HM) σύμφωνα με το DIN 51524 Part 2. Για πυρίμαχα υγρά (όπως HFC ή HFD), ενημερώστε μας για να τοποθετήσουμε συμβατά Viton ή εξειδικευμένα κιτ στεγανοποίησης.
